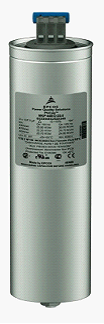

金屬化聚丙烯膜電容器 — 電力功率因素補償

產品系列/型號規格：MKP400-D-15.0
代碼：B32344E4152A000
日期：2011年6月
版本：2
產品介紹：
 金屬化聚丙烯膜緊湊型交流系列MK電容器專為工業應用而設計，可以滿足這些應用場合對電容器使用壽命、穩定性及浪涌電流耐受能力的嚴格要求。 MK電容器是在真空環境下注入惰性氣體，采用圓柱形鋁殼封裝，內注入可降解的軟樹脂具有散熱性能好，可靠性高、安裝簡便等優點。

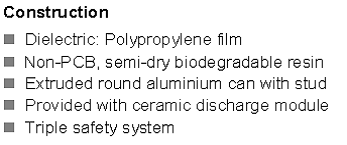

結構類型
電解質：金屬化聚丙烯膜
非印刷電子電路板，絕緣樹脂真空惰性氣體灌裝
伸出安裝用圓形鋁螺絲頭安全接地
具備電容停電后自放電陶瓷模塊
三重安全防護系統（圓形鋁外殼安全防護殼、內層耐溫高壓絕緣片，20%絕緣樹脂真空惰性氣體灌裝）

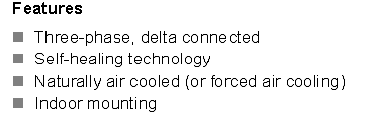

產品特點
三相三角形連接
安全自愈修復
自然風冷（強制風冷）
使用與室內通風安裝
 典型應用場合
電力系統功率因數補償校正使用
 終端
優化電容器的安全終端
安裝
雙頭螺栓安裝
（最低扭矩 M12=10 Nm）

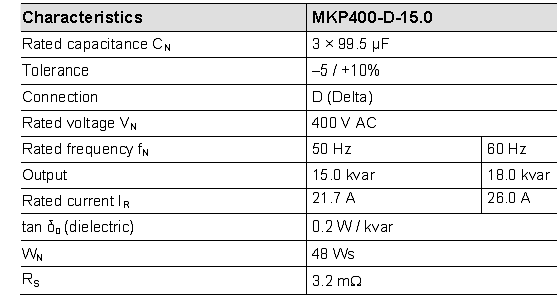

技術參數
額定容量：3 × 99.5 μF
誤差：–5 / +10%
 連接方式：三角形
額定電壓:400v
額定頻率:50HZ
輸出容量:15
額定電流:21.7A
損耗

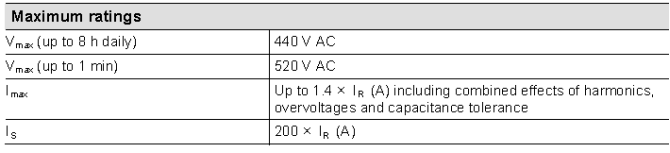

最大值
最大電壓（最大持續8小時） ：440VAC
最大電壓（最大持續1分鐘） ：520VAC
最大電流 ：1.4*Ir
最大峰值電流 ：200*Ir

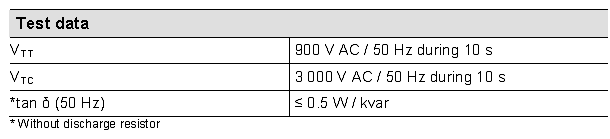

測試數據

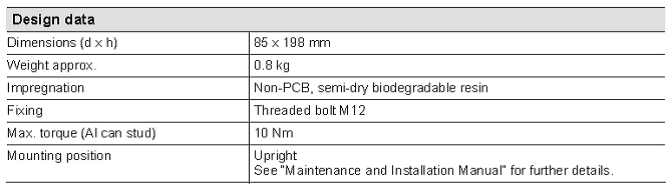

設計數據
使用環境
最低溫度運行：–40 ºC
最高溫度運行：+55 ºC
存儲溫度：–40 ºC … +85 ºC
發熱最大溫度：+85 ºC
不同溫度下介質損耗：
濕度：相對濕度< 95%
防護等級：IP 20
最高海拔高度：4 000 m以內

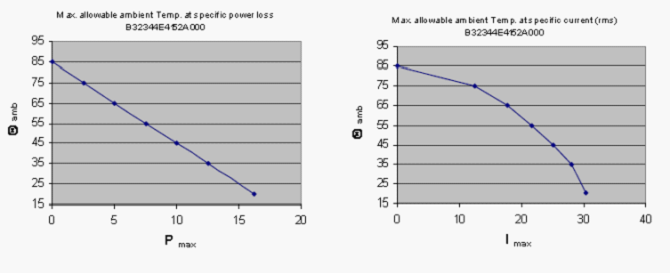

曲線圖
電容器平均使用壽命：
 溫度在 是安全運行壽命為：135000小時
每年最大切換投入次數為：5000次，需配電容專用電抗器抑制涌流投切

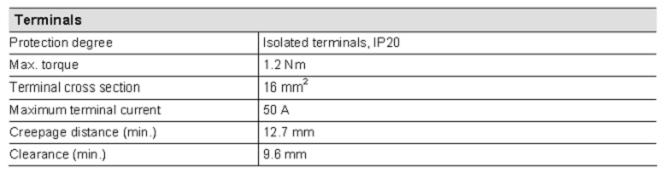

接線端

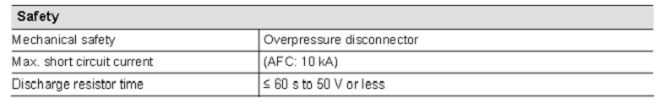

安全防護等級
內置安全機械保險裝置：超壓自動切斷保護
最大短路電流：10KA
自放電時間：斷電后60秒以內放至50V以下
電容器參考執行標準
國際電工委員會IEC 60831–1/2, 美國UL 810-5th edition
證明Certification:加拿大認證 cUL file 106388; 加拿大標準CSA file C22.2 N°190 MC #236094 (up to Ø 85 mm); 俄羅斯國家標準GOST
|
